Amplificateur MosFet intégré TDA7294

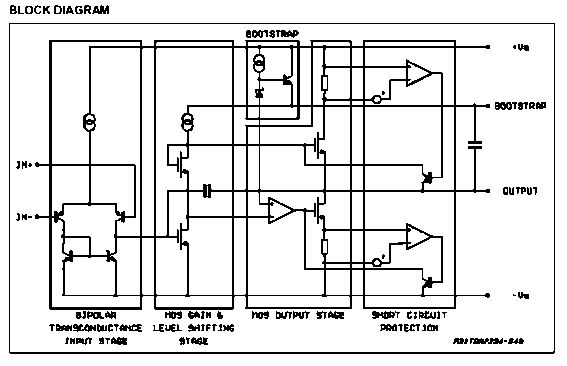

Il existe depuis quelques années un circuit intégré comportant des transistors MOSFET dans son étage de sortie.
Si vous ne voulez pas dépenser, vous pouvez, à bon compte, réaliser un amplificateur MosFet, parfaitement fonctionnel, et délivrant environ 60 à 70 watts efficaces avec un distorsion inférieure à 0,5%. A une fréquence de 1 Khz cette distorsion n'est que de 0,005%. A 20 Khz sous 50 watts elle atteint 0,1%. Ce circuit est protégé thermiquement et contre les court-circuits. L'alimentation symétrique devra délivrer 3A sous + et - 35V si vous utilisez une enceinte de 8 ohms ou + et - 27V sous 4,2 A si vous utilisez une enceinte de 4 ohms.
Je conçois que des puristes diront "Quoi un circuit intégré, c'est nul" Je ne suis pas d'accord. Les ingénieurs qui ont conçu ce circuit intégré ont optimisé toutes ses caractéristiques. Quelquefois c'est meilleur que des réalisations avec des composants discrets.
Et selon les critiques ce circuit peut faire rougir de honte de nombreux amplificateurs conventionnels, ayant coûté infiniment plus cher. Si vous lisez l'anglais, faites des recherches sur le WEB avec le mot clé tda7294, vous serez surpris.
Que vouloir de plus, tout y est.

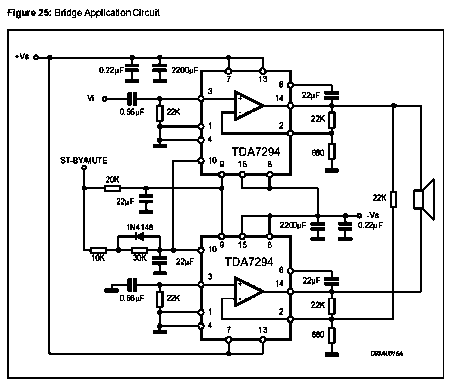

Et vous pouvez même bridger ce circuit intégré, ce qui vous donnera 150 watts.....
Mon voisin Antoine B. a réalisé cette application, le rendu est excellent.
Vous trouverez sur le WEB divers exemples de réalisations, ainsi que des kits.
