Radialva Super But 57

Radialva

Super But 57

Presque parfait techniquement pour le grand public.

---------------------------------------

Depuis 1954, Radialva, avec la sortie du Super But 54, produit un poste de radio qui est techniquement "presque parfait, en ce qui concerne le grand public. Un peu plus couteux que les bas de gamme, mais tellement meilleur. On est loin de la série des Super AS où tout est orienté "low cost"... Ex : Super AS 55 (Clic).

L'histoire de cette marque est décrite ici : http://lintz.chez-alice.fr/histoire1.htm 1930-1960.

Pourquoi "techniquement presque parfait" ?

  • Alimentation par transformateur. Système dit alternatif et non "tous courants".

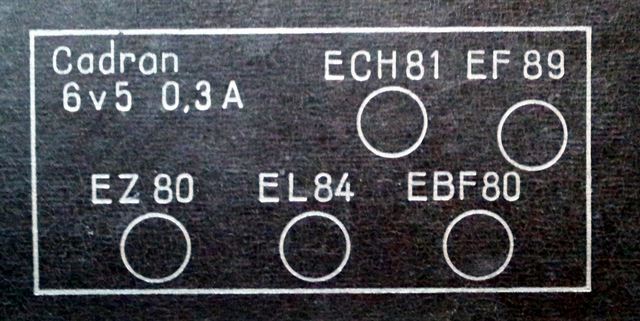

  • Jeu de tubes Noval (apparus vers 1953) de dernière génération : ECH81, EF 89 ou EBF 80, EBF80, EL84, EZ80. Ci-dessous diagramme des tubes.
  • Tube final EL84 (5,7Watts sonores) comme les modèles plus imposants.
  • Antenne ferrite PO et GO, avec deux barreaux (PO et GO) orientable depuis un bouton avant avec commutation sur antenne extérieure.
  • Filtrage, du courant redressé, par self bien meilleur que le filtrage par résistance.
  • Détection double séparée sur AVC (Automatic Volume Control) et audio.
  • Correction de tonalité mono bouton sophistiquée agissant soit en plus grave,  soit en plus aigu.

L'appareil est uniquement AM et reçoit les gammes : GO, PO, OC et BE.

-------------------------------------------

Son ancêtre de 1954 :

Mon modèle de 1957 :

Il diffère du modèle de 1954 par l'adoption d'un clavier. Le reste est quasi identique.

Ci-dessous l'intérieur : C'est du câblage conventionnel.

Ci-dessous : vous remarquez le double barreau de ferrite orientable sur son axe vertical, mu par un flexible commandé par un bouton avant.

Ci-dessous : Hautparleur elliptique. (C'est meilleur qu'un petit hautparleur circulaire).

Ci-dessous : A l'arrière, les entrées antenne longue ou courte, PU et HPS.

Ci-dessous : la self de filtrage. C'est plus couteux qu'une résistance, mais c'est meilleur...

Le filtrage se fait par le moins (système minoritaire mais techniquement correct). La self possède 2 prises intermédiaires pour la polarisation négative par point milieu. Voir ici Clic !

J'ai remplacé l'EZ80 par 2 diodes 1N4007 : (la résistance de 2 watts varie de 47 à 200 ohms selon la tension que l'on veut obtenir).

Le fusible T (0,1A = 100mA pour une radio ordinaire) est recommandé, car les diodes délivrent beaucoup en cas de court circuit).

Certains puristes amortissent les arrivées en alternatif avec des résistances de 10 à 100 ohms.

Origine de propriété

Cet appareil m'a été donné en 1978-79 par un ex-ami Pernet-Mugnier Hubert.

Les touches clavier faisaient des mauvais contacts.

Dépannage :

Etape 1: 1979

Le 19 et 20 Janvier 1979 je fais une première révision. Je change tous les condensateurs. La partie interrupteur du potentiomètre est défaillante. Il s'agit d'un potentiomètre double à axes concentriques 1MO B pour le volume et 200 Ko linéaires pour la tonalité. Cette pièce est introuvable ! Je le remplace par un potentiomètre simple d'un Mo B (logarithmique) avec inter et je bloque la tonalité sur une position moyenne avec des résistances. Je fais un alignement soigné.

Etape 2 : abandonné vers 1980.

Il fonctionne mais il faut tout le temps titiller les touches du clavier qui font mauvais contact. Alors je le range et je l'oublie.

Et 38 années passent...

Etape 3 : 2017 je termine

Le 23 Juillet 2017, soit 38 ans plus tard, je me décide à finir de le réparer... Je démonte le bloc complet du clavier et je remarque qu'il a été huilé. Cette huile, plus la poussière, encrasse les contacts. Pour les contacts, on utilise produits spéciaux genre KF Kontakt, jamais de l'huile. Je commence par vaporiser du WD40 comme agent de nettoyage.

Principe : Jamais d'huile dans les contacts !

Le WD40 c'est quoi ?

WD-40

Le produit a été découvert à partir d'une recherche d'un solvant de prévention contre la rouille tout en laissant un corps gras pour protéger des parties de missiles. C'est donc un solvant huileux. Il n'est pas conducteur de l'électricité. WD-40 a été créé en 1953 par trois techniciens à la compagnie chimique San Diego Rocket . Son nom vient du projet qui était de trouver un éliminateur d'eau composé. Ils ont été couronnés de succès avec la quarantième formulation, ce qui est le WD-40. La Société Corvair  l'a acheté en vrac pour protéger leurs parties de missiles Atlas. Ken-East (un des fondateurs) dit que rien dans le WD-40 ne peut vous être dommageable. Le WD 40 a comme ingrédient spécifique l'huile de poisson. WD = water displacement.

Fonctionnalités

Antirouille (enlève et dissout)
Lubrifiant (garantit la souplesse)
Spray hydrofuge (empêche l'humidité de s'infiltrer)
Nettoyant (dissout sans attaquer)
Protection contre la corrosion (grâce au film de protection)
Sans silicone, PTFE ou résine.

 Le WD-40 (j'utilise son pouvoir solvant et nettoyant) va dissoudre les anciens corps gras encrassés intempestifs.

Ensuite avec la soufflette du compresseur j'élimine le WD-40 qui laisse un film gras, et j'introduit du KF Kontakt 60 dans les seuls contacts. Et je souffle à nouveau. Le WD-40 est éliminé des contacts par le solvant du Kontakt 60.

Le WD-40 n'est pas un produit pour les contacts, je ne l'ai utilisé que pour dissoudre des résidus gras et crasseux. Sans plus.

Kontakt 60 Nettoie et protège les contacts.

kontakt 60
Description : Nettoyant-lubrifiant éprouvé, qui élimine même l'encrassement persistant et les couches d'oxyde. Pulvériser les connecteurs, commutateurs ou potentiomètres. Les résistances de contact sont réduites, le fonctionnement est rétabli.

Je replace le bloc et cette fois tout fonctionne. Gagné ! Il fallait essayer...


En 1979 j'avais ajouté un œil magique EM84. Visible à travers les fentes horizontales de la façade. Il fonctionne parfaitement.

EM84


Le dernier modèle de 1958.

Super But 58

Le Super But 58 de 1958 est identique à mon Super But 57 sauf qu'il intègre un minuscule oeil magique DM70.
DM70
Le minuscule oeil magique DM70.
L'oeil magique DM70.
Plus d'infos sur ce modèle : http://radioman64.e-monsite.com/pages/postes-a-lampes/radialva-super-but-58.html

Rédigé le 25 Juillet 2017.
