Antenne Active Large Bande
Pour amateurs (avertis) de HF
De 100 KHz à 200 MHz en un seul module...
Il s'agit d'une antenne active extérieure spéciale en ce sens
qu'elle reçoit non seulement les gammes habituelles : Grandes Ondes,
Ondes Moyennes, Ondes Courtes, mais la FM (Modulation de Fréquence).
Sa bande passante va de 100 KHz à 200 MHz sans trous.
J'ai trouvé ce schéma sur le WEB :
http://electroschematics.com/874/vlf-vhf-wideband-active-antenna/
Son nom est VLF
VHF Wide band active antenna.La large bande est obtenue en insérant des contre réactions multiples
entre les 3 étages.
J'ai donc décider de le réaliser. J'utilise le procédé du plan de masse en gravure anglaise à la fraise boule, les composants étant implantés du côté cuivre. (En outre, c'est ce qu'il y a de plus simple)
Pour l'approvisionnement en composants exotiques il suffit de trouver des équivalences :
Les autres composants existent dans vos fonds de tiroir.
Ci-dessus le BF960. On fait un trou pour qu'il s'insère bien sur la plaque.
Ci-dessus la self de choc provient d'un filtre d'alimentation à découpage
d'ordinateur PC.
Sa valeur est 0,9 mH elle est en série avec la self VK200.
L'antenne est alimenté en 12V par une alimentation donnant jusqu'à 500 mA.
Le "brin" antenne est récupéré d'une vieille antenne autoradio, du temps
où elles n'étaient pas intégrées d'office au véhicule.
Pour éviter la corrosion j'ai enrobé le circuit électronique à l'araldite. Ceci le rend
difficilement réparable mais garantit une parfaire protection. Le circuit peut
être soumis à de l'humidité et les températures extrêmes entre l'été et l'hiver
(à Arbin en Savoie) sont 40°C et -15°C.
Quand la polarisation de Mos Fet double gate, qui détermine le débit de
l'ensemble est réalisée, la résistance ajustables est remplacée par des
résistances fixes équivalentes. En effet une résistance ajustables n'est
pas adaptée aux conditions climatiques variables de l'extérieur (à cause
de son curseur). Je doute de la qualité des vernis dit "tropicalisant" que l'on
achète chez les commerçants.
Il faut une circulation possible de l'air, pour cela j'ai laissé ouverts
les deux trous du bas en plaçant une toile métallique en laiton pour
éviter que les bestioles nichent dans le coffret. Ainsi toute humidité
qui serait entrée pourra s'évaporer.
Le condensateur d'entrée antenne, qualité HF céramique, est à haute tension (foudre
possible à proximité) et une petite ampoule néon protège de tout claquage dudit
condensateur d'entrée.
La prise de sortie est de type S (satellite) elle est étanchée par un
élastomère.

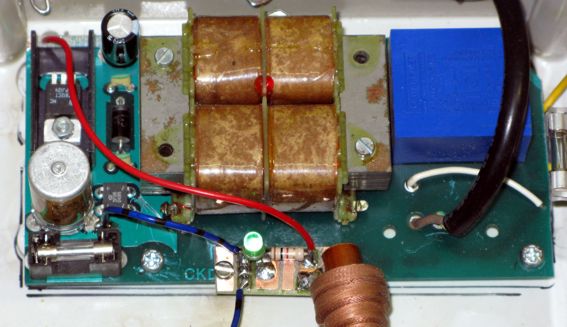

L'alimentation à transformateur doit être bien filtrée et régulée avec un CI
7812.
Toutes les bandes AM de radiodiffusion passent
bien. Y compris les grandes ondes. La FM passe très bien aussi. Donc ce
schéma est bon. FIN. 21 Mars 2012 MAJ 14 Juillet 2015
(Mobile Friendly)
Le module actif consomme environ 60mA.
Le plus grosse
difficulté est de constituer un boitier étanche car l'antenne active est placée
à l'extérieur. Un câble 75 ou 50 ohms (genre câble satellite ou télévision ou
encore CB) la relie au poste de réception. Chez moi (mon atelier) c'est au sous-sol.
aération.
Ampoule néon (neon-bulb)
Les minuscules ampoules au néon,
émettant une lumière orangée, souvent utilisées comme voyants,
sont intéressantes en électronique.
Elles comportent 2
électrodes dans un volume clos empli d'un gaz rare : le néon.
Leur tension d'amorçage est 63V et leur capacité est faible.
Elles peuvent servir de diode zener 63V bidirectionnelle et ainsi
protéger le condensateur d'entrée d'une antenne extérieure des
charges électrostatiques atmosphériques.
En revanche elles ne
peuvent passer que quelques milliampères (5mA).
Condensateur tantale
dit "goutte" 10µF 25V découple HF et BF.
Résultats :
Encore fallait-il l'essayer.
