Convertisseur pour BC312 BC342 (Basique)

Et convertisseur HF général...

basique veut dire minimal, donc le plus simple possible...

Avec MosFet dual gate BF981 (ou BF961)

Merci Jean-Marie !

Pour la doc.

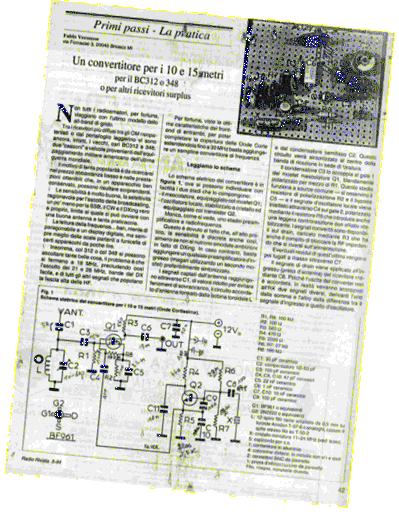

J'ai vu ce schéma dans une vieille revue italienne, Radio Rivista, de Mai 1994. L'article est signé Fabio Veronese.

Un convertitore per i 10 e 15 metri

per il BC312 o 348

o per altri ricevitori surplus

L'auteur proposait un convertisseur pour la bande des 10 et 15 m (21 et 28 mhz).

Le texte est en Italien, mais j'habite à 80 km de l'Italie et beaucoup, ici en Savoie, connaissent cette langue.

Ci-dessous le schéma d'origine (version imprimable 300ppi).

Cliquer pour agrandir

Un convertisseur (converter en patois anglais) permet de recevoir des fréquences (gammes d'ondes) non prévues par un récepteur en les transformant en une autre fréquence. Par exemple je convertis France Inter Grandes Ondes 162 Khz (=0,162 mhz) en 8162 khz donc 8,162 mhz.

J'ai modifié ce schéma pour recevoir les bandes OL (Ondes longues = Grandes Ondes) et OM (ondes moyennes = petites ondes).

Ces schéma est adptable à bien d'autres fréquences qui ne seraient pas reçues par votre récepteur.

Comme tous les montages HF il requiert une habitude : câblages courts, plan de masse, éviter les inductions parasites et les oscillations intempestives.

Il comprend, au minimum, 3 éléments : (1) Un mélangeur utilisant un Mosfet à double porte (MosFet Dual Gate) (2) Un oscillateur à Quartz (3) Et une alimentation 12 volts 100mA max parfaitement filtrée et régulée.

Ce convertisseur est basique, ce qui veut dire qu'il n'a pas les performances d'un convertisseur élaboré comme en fabriquent les radio-amateurs. Pour obtenir des performances il faut des circuits accordés (circuits résonnants) à l'entrée et à la sortie du convertisseur, ou aussi des filtres passe-bande.


Ci-dessus : Voici le cœur du montage.

Nous allons utiliser une merveille technologique : le MosFet à double porte appelé aussi "MosFet dual gate" en patois anglais ou encore MosFet à deux gates en verbiage français.

Ce MosFet, qui a deux portes d'entrées, permet de faire entrer un signal par une porte et un autre signal par l'autre porte et ainsi de combiner les deux signaux pour en obtenir l'addition et en même temps la soustraction. Ces MosFet sont très utilisés tant en mélangeur qu'en préamplificateur pour toutes les hautes fréquences jusqu'aux UHF.

Mosfet-Dual Gate

Les références les plus courantes de ce genre de composants sont BF981 et BF961.


Mais sur la gate N°2 il faut injecter le signal de conversion. Donc il faut un oscillateur.

L'oscillateur :

L'oscillateur qui sera à quartz génère un signal d'une amplitude de 2 volts environ.

Ici nous sommes dans le système dit "Colpitts" avec sortie par l'émetteur.

Ce signal injecté sur la gate N° 2 du mosfet à double gate va moduler le signal radio de la gate N°1 et le transformer en un signal qui sera la somme et la différence entre les deux signaux.

Le quartz peut avoir une valleur entre 4 et 12 Mhz. Il oscille sur sa valeur fondamentale.

L'oscillateur est monté dans un coffret blindé, car il rayonne.


4-OSCILLATEUR-INTERIEUR.JPG En coffret blindé.

5-OSCILLATEUR-BLINDAGE.JPG Le couvercle soudé.

6-CONVERTISSEUR-ESSAI-TABLE.JPG Essai sur table.

7-CONVERTISSEUR-ESSAI-TABLE2.JPG Ca marche.

Mise en coffret :

J'ai récupéré un vieux coffret entièrement métallique. Il faut un coffret métallique qui blinde le système.

L'alimentation 12V qui va débiter moins de 50 mA utilise des composants de récupération, le transfo 230VAC - 12VAC 10W est celui d'un quelconque appareil, genre poste à transistor.

J'ai mis un régulateur 12V =7812 que j'avais, mais un 78L12 (100mA) suffirait largement.

L'intérieur.

L'allure.

 Les PO (MW) et GO (LW) sans problème sur un BC342.

Comportement :

Excellent pour un appareil aussi simple.

Je rajoute un cadre antiparasite, monospire, accordé à l'entrée du convertisseur. Ainsi j'ai une pré-séléction amplifiée.

Avec un quartz 8Mhz je retrouve France Inter (162Khz) sur 8162 Khz ou 7838 Khz (additif ou soustractif).

J'arrive à entendre RTL en grandes ondes, 234 Khz, qui est faible ici (Savoie).

La distorsion créée par le convertisseur est à peine sensible.

Pour en savoir plus sur les cadres antiparasites (cliquer)

Augmentation des performances :

Pour augmenter les performances il suffit de filter à l'entrée et à la sortie. En ce cas il faut utiliser des bobinages accordés. Je vous renvois à la consultation des sites de radio-amateurs. Il faudrait aussi avoir un circuit oscillant pour le quartz de façon à convertir avec un signal bien sinusoïdal. Nous ne serions plus dans le basique.

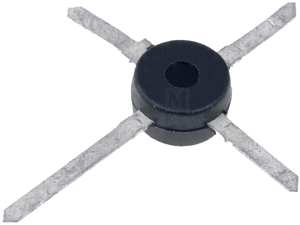

 9-BF981.GIF BF981 ou BF961

En préamplificateur HF :

Le gros avantage de ces MosFet dual gate en préamplificateurs c'est que la gate N° 1 n'a besoin d'aucune polarisation (polarisation nulle) car la polarisation est faite sur la gate N° 2. En outre ils ont un très bon facteur de bruit (= très peu de souffle).

Ci-dessous, par exemple,un schéma du WEB d'utilisation en préampli 144 mhz. Mais montages de ce MosFet en préampli HF, VHF et UHF sont inombrables.


Un préamplificateur pour antenne ou cadre de réception (Cliquer)

 Bonne bidouilles


 FIN, samedi 9 janvier 2010. MAJ 8 Juillet 2015 (Mobile Friendly)
