CLARVILLE E500 1950

Un look typique des années 1950.

L'après-guerre....

J'avais 10 ans en 1950, la France commençait les trente glorieuses, il y avait du travail pour tous, suite aux effets de la guerre 1939-1945, tout était à construire ou reconstruire . La pauvreté s'atténuait, le niveau de vie moyen progressait. La radio était bien présente, mais la télévision encore inconnue du grand public. Les automobiles elles aussi avaient les formes arrondies comme ce poste de radio : 4 CV Renault, 203 Peugeot, Traction Citroën, Vedette.

Il se passait quoi vers 1950 ???

La France était très affaiblie par la guerre, le SMIG fut créé en 1950, il y avait des mouvements pacifistes, contre la bombe atomique, quelques collabos étaient encore exécutés, Robert Schumann élaborait un plan pour l'Europe, Trigano créait le Club Méditerranée, Herzog vainquait l'Anapurna, la guerre de Corée commençait, l'Amérique fascinait, c'était la guerre d'Indochine, etc...

Il s'agit d'un récepteur des années 50, utilisant des tubes de la série Rimlock.

ECH41 changeuse de fréquence, EAF41 ampli FI et détection, EL41 tube final de puissance donnant 4,5 watts.

Redressement par valve Rimlock à chauffage direct GZ40 et Haut parleur à excitation.

*** L'oeil magic 6AF7 (ou EM34) est utilisé en triode préampli BF.

Hormis cette particularité la construction soignée est très classique de cette époque.

-------------------------------------------------------

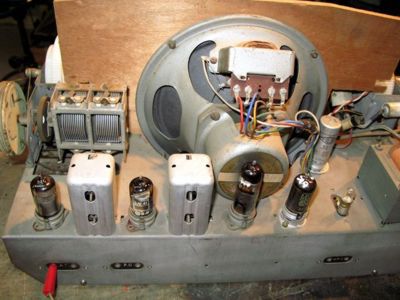

Réception et dépannage :

Il s'agit d'un poste de famille, qui n'a pas été "patrouillé" il n'a pas subi d'humidité.

Je commence par le démonter, le souffler à l'air comprimé.

La caisse en bakélite est lavée et passée au polish (Abel).

Le cadran en celluloïd est nettoyé avec d'infinies précautions.

Je teste toutes les lampes au lampemètre Metrix.

La valve GZ40 a son filament coupé, heureusement j'en ai une de rechange.

La lampe de puissance EL41 est très faible, mais comme je n'en ai aucune pour remplacer elle fera encore un peu de service.

L'oeil magique EM34 ne s'allume plus : remplacement.

Le condensateur de filtrage est en court-circuit franc : remplacement avec des éléments de récupération supportant 500-550V.

Tous les condensateurs en tube de verre avec bouchon au goudron sont défectueux, je les change tous.

Changement des ampoules de cadran qui sont noires et claquées.



--------------------------------------------------

Essais :

Il est reparti et fonctionne normalement.

Le son est correct.

Tout est très accessible.

--------------------------------------------

Originalité :

La triode préamplificatrice BF utilisée dans l'EM34.

Je n'aime pas du tout ce système... Il est connu que la triode des indicateurs visuels a tendance à l'accrochage et un effet microphonique. Elle est détournée de son objet initial.

Techniquement ce système "boiteux" pourrait être remplacé par une ECL86 qui n'existait pas à cette époque.

-----------------------------------------

C'est quoi ces tubes RIMLOCK ?

Avant guerre et pendant la guerre les tubes utilisés étaient gros et les culots étaient de la série "Américaine" puis Octal (8 broches) Loctal (8 broches) Transcontinental (8 broches latérales). Les tubes des séries Octal dominèrent rapidement le marché des récepteurs radio.

Et vers 1950 apparaissent les tubes Rimlock. Ils sont plus petits que les tubes anciens, et leur culot comporte 8 broches avec un ergot latéral de positionnement. Dans le même temps apparaissent aussi les petits tubes dits "Miniatures" qui n'ont que 7 broches.

Les tubes Rimlock ne durèrent pas longtemps. En 1955 les tubes modernes NOVAL à 9 broches étaient sur le marché et devaient supplanter tous les autres. Toutefois le culot des tubes miniatures resta encore longtemps utilisé pour des applications limitées.

EL41

EL41, AZ41

Les tubes Rimlock existent en série E (chauffage 6,3V) et en série U (postes tous courants). AZ41 est une valve chauffée en 4V.

En conséquence ces tubes étant plutôt rares, donc chers, il est toujours délicat de s'en procurer (Il est toujours possible de changer le culot et de remplacer par un équivalent NOVAL ou miniature).

Origine de Propriété :

Cet appareil appartenait à feue la famille BERGIN de Saint Jean de la Porte en Savoie.

------------------------------------

FIN. 2 Mai 2009. MAJ 7 Juillet 2015 (Mobile Friendly)
