collection Radio. Tubes électroniques.
PHILIPS H4F 74 A/01
ECL82 = 6BM8
Un appareil ancien, mais équipé d'un tube encore fabriqué en 2004 !
Il s'agit d'un poste avec tourne-disque, datant de 1957.
Il comporte les tubes suivants:
ECH81, EBF80, ECL82, EM81, EZ80.
C'est un modèle modeste en puissance: 3,5 Watts, mais non point bas de gamme. La caisse est en bois, construite avec soin, finition soignée.
L'antenne ferrite est orientable, il y a un oeil magique. Bref! tout ce qu'il faut pour un appareil correct permettant une écoute individuelle.
Origine de propriété:
Ce récepteur m'a été donné par Daniel CHARQUET, fils unique (et seul héritier) de
Joséphine CHARQUET décédée, dans sa 84ème année, à CAGNES
SUR MER (Alpes Maritimes) en janvier
2004. J'ai bien connu cette personne, qui vivait à Chambéry (Savoie) durant
les années 1954-1962. (NB: La photo de la défunte date des années 1960-1970).
Etat:
Cet appareil, en bon état d'apparence, est à restaurer. Le clavier est coincé par le temps car les graisses s'encrassent, rancissent et se durcissent. Les contacts s'oxydent. Les condensateurs peuvent avoir des fuites. Les tubes peuvent être fatigués.
Toutefois il fonctionne encore faiblement avec de gros "parasites".

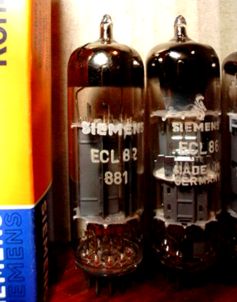

ECL82 =6BM8
Le tube de puissance utilisé est un ECL82, triode pentode, plus puissant que l'ECL80, mais n'atteignant pas les performances de son cousin ECL86.
Jamais je n'aurais pensé que l'ECL82 était encore si vivante et fabriquée en 2004.
C'est ce que j'ai découvert avec le WEB.
Et j'utiliserai ce que j'ai appris, car je dispose en stock de quelques tubes ECL82, et d'un ampli push-pull d'électrophone, que je n'ai jamais restauré, qui est équipé avec ces lampes.
Et pourtant...la vie est bizarre....car l'ECL82, cette
"bonne à tout faire"
est toujours fabriquée en 2004 et utlisée dans les montages les plus variés.
Même dans des amplificateurs commerciaux construits en 2004!
Exemples:
Exemple 1:
Audio Note
construit des Amplificateurs monophoniques 8 watts en pure classe A avec un push-pull de ECL82.
---------------------------------------------------------------------
"Wave" vend aussi un ampli hifi avec des ECL82.
Amplificateur mono 10 Wm
Etage de puissance Push-Pull à tube ECL82/6BM8
bande passante : 20 à 20 KHz
Distortion à 1W : 1%
distortion à 10W : <3%
Rapport signal-bruit : 70 dB
Capot en option
référence de Wave: http://www.auditorium.ch/wave.htm
Et ces deux exemples ne sont pas exhaustifs.
--------------------------------------------------------------------------------------------------------------
Exemple 2:
Les schémas les plus originaux circulent sur le WEB pour réaliser des amplis avec des ECL82.
----------------------------------------------------------------------------------------------------------------
Voici un circuit hybride.
---------------------------------------------------------------------------------
Exemple 3:
Les radioamateurs utilisent l'ECL82 pour faire des émetteurs.
---------------------------------------------------------------------------------------
L'ecl82 est fabriquée en Russie par SVETLANA
Svetlana 6BM8 / High Performance Audio / Dual Package, Triode and Pentode
The Svetlana™ 6BM8 is a single glass envelope containing both a power pentode and triode. It has a pentode plate dissipation rating of 7 Watts with convection cooling. A single 6BM8 may be used as an economical low power mono block amplifier or a pair of 6BM8's, in ultra linear configuration are an excellent choice for more power. The 6BM8 is also a great choice as a driver for higher power tubes, such as the Svetlana SV811 and SV572 series triodes. It has an indirectly-heated oxide cathode, which may be DC operated for the absolute best hum/noise performance. Close manufacturing specification tolerances and improved processing provide enhanced reliability and superior sonic performance. The high sensitivity of Svetlana 6BM8's is an economical method to achieve high quality sound with a minimum of components. The Svetlana 6BM8 is manufactured in the Svetlana factory in Russia, and is designed to be a direct replacement for any 6BM8 or ECL82.
SOVTEK fabrique aussi ce tube:
6BM8 (ECL82) données (data)
source: hereford.ampr.org/cgi-bin/tube?tube=6BM8 (lien rompu)
Data Source and Substitute Data
Data Source ................................... RCA RC-29 - 1975
Prefered Substitutes .......................... None
Substitutes ................................... 6HC8
Application
Miniature type used in color and black-and-white television receiver applications. The pentode unit is used as an audio output tube, and the triode unit as an oscillator and af voltage amplifier. Requires miniature 9-contact socket.
Mechanical Data
Bulb .......................................... T-6 1/2
Outline ....................................... 6-4
EIA Base ...................................... 9EX
Electrical Data
Heater Characteristics
Heater Voltage ................................ 6.3 Volts
Heater Current ................................ 0.78 Amperes
Maximum Ratings (Design Center Values)
Pentode
Plate Voltage ................................. 600 Volts
Grid No. 2 Voltage ............................ 300 Volts
Plate Dissipation ............................. 7 Watts
Grid No. 2 Dissipation ........................ 1.8 Watts
Triode
Plate Voltage ................................. 300 Volts
Plate Dissipation ............................. 1 Watts
Characteristics and Typical Operation
Tri Class A Amplifier
Plate Voltage ................................. 100 Volts
Grid No. 1 Voltage ............................ 0 Volts
Amplification Factor .......................... 70
Transconductance .............................. 2500 MicroMhos
Plate Current (Zero Signal) ................... 3.5 Ma.
Pentode Class A Amplifier
Plate Voltage ................................. 200 Volts
Grid No. 2 Voltage ............................ 200 Volts
Grid No. 1 Voltage ............................ -16 Volts
Amplification Factor .......................... 9.5
Plate Resistance (approx) ..................... 20K Ohms
Transconductance .............................. 6400 MicroMhos
Plate Current (Zero Signal) ................... 35 Ma.
Grid No. 2 Current (Zero Signal) .............. 7 Ma.
Schémas autour de l'ECL82:
En sa fonction ordinaire simple étage:
source (et site recommandé): http://www.bonavolta.ch/hobby/en/audio/ecl82_2.htm
En sa fonction Push-Pull délivrant 10 watts:
En simple étage sophistiqué: (source inconnue)
Des schémas à gogo
Il existe des quantités de schémas utilisant le tube 6BM8 ou ECL82.
Sur GOOGLE images demandez: 6BM8 circuit ou 6BM8 schematic ou en français ECL82 schéma et vous serz surpris des résultats.
La famille ECLxx ECL86,ECL82,ECL85,ECL805,ECL80.............
