Un buffer audio. (audio buffer)

(Un montage dont les applications sont limitées à des cas bien particuliers)

Le buffer audio (audio buffer en anglais) ou ampli suiveur est un montage qui permet de:

  1. Prélever un signal sans créer aucune perte (donc avec une haute impédance d'entrée et faible capacité).
  2. Abaisser son impédance (donc de sortir en basse impédance).
  3. Sans modifier ce signal (donc sans distorsion, avec une fidélité absolue).

A quoi ça sert ?

Votre chaîne HiFi est éloignée du téléviseur il faut un long cable, vous voulez distribuer un signal audio à 3 étages plus haut. Si vous tirez des fils blindés simplement comme cela vous risquez des pertes dans les aigûes, vous risquez un affaiblissement du signal, vous risquez aussi de recueillir en cours de route des ronflements ou des parasites créés par un appareil quelconque (variateur, téléviseur, etc).

Et d'une manière plus générale:

Lorsque vous voulez distribuer un signal audio, ou encore le traiter, il faut disposer d'une source à basse impédance.

Lorsque vous voulez prélever un signal sans que ce prélèvement perturbe la ligne.

Le problème n'est pas d'amplifier le signal en tension mais de le transporter avec toute sa pureté.

Mon cas:

En ce qui me concerne je voulais régler le son d'un démodulateur numérique satellite depuis ma table de nuit pour aller jusqu'à un ampli à tubes Haute Fidélité, sans utiliser de télécommande (distorsion possible). Bref! vous avez compris que je suis maniaque en matière de son.

Et comme cette ligne distribue déjà sur un ampli pour casque je ne voulais pas créer une charge supplémentaire.

Application:

Les schémas ne manquent pas: avec des tubes cela s'appelle étage cathodyne, avec des transistor on dit montage en émetteur commun, avec des FET on prononce le terme montage source commune.

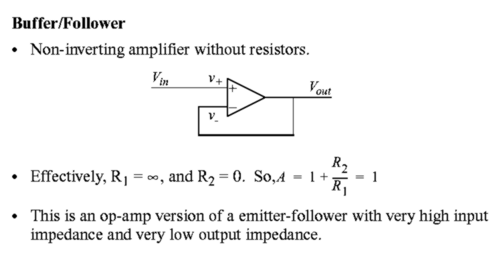

Voici les schémas (scolaires) de principe.

(exemple d'un montage hybride Fet-transistor bipolaire)

Ici nous allons utiliser un amplificateur opérationnel (ampli op) (amp op). Cela nous permettra de nous passer de condensateurs de liaison.

Et comme nous sommes en basse fréquence audio et en stéréo nous choisirons un NE5532 (fidèle et pas cher).

 Schéma:

La résistance d'entrée détermine l'impédance d'entrée. J'ai mis en ce qui me concerne 250 kilohms.



cahier des charges:

Le montage est ultra simple, minuscule, mais exigeant.

Alimentation:

Il faut une alimentation positive et négative dont les tensions symétriques seront parfaitement ajustées, car nous n'utiliserons aucun condensateur dans le circuit du signal. Les signaux habituels étant de l'ordre du volt une alimentation +6 et -6 volts suffira. La consommation est insignifiante.

Sur l'entrée + et - de l'ampli op j'ai placé des condensateurs au tantale (découplage HF et BF en même temps).

Blindage:

Ce circuit est soigneusement blindé (tôle étamée de boites de biscuits).

potentiomètre de volume (blindé).

Les produits de blocage des écrous de tous de tous mes montages électroniques: peinture automobile, vernis à ongle, et "Blocécrou" de LOCTITE. (N.B. je n'ai pas dit à mon épouse que je lui ai "emprunté" une bouteille de vernis à ongle. Alors S.V.P. ne lui dites pas)...Sinon:

J'espère que même les "pisse froid" ont compris que je plaisantais.

FIN. MAJ 28 Juin 2015 (Mobile Friendly)
