PHILIPS B8X52A 1963
Philips; Made in Germany
Tube ELL80=6HU8
Vintage Radio
Les derniers appareils radio à tubes, = la fin d'une époque.
Ensuite les tubes ne seront plus utilisés que pour l'amplification Hifi et l'émission.
PHILIPS B8X52A 1963 The time of the last devices radio with valves or the end of vacuum tubes time in home use.
Then tubes will be used only for the development Hifi and the broadcast.
1965 : Je le voulais mon beau poste radio, tout neuf et en stéréo.
J'ai acheté ce récepteur, neuf, en 1965, aux établissement ARNAUD, Place St Léger à Chambéry (Savoie).
Le gérant était M. BETEMPS.
Il s'agit d'un récepteur des dernières générations standard à tubes, stéréo, enceintes séparées de très bonne qualité.
Il ne comporte pas que des tubes mais déjà des semi-conducteurs.
Il coutait 2000 FF en 1965. 4 mois de mon salaire de base à 500FF par mois pour 42H/semaine. En 1965 le SMIG horaire était de 2,0075 francs.
Aujourd'hui en 2017, le prix d'une chaine Hifi, de bonnes performances avec ses enceintes est moins élevé. Fabrication en nombre et en Asie.
Actualisation
Soit en 2014 : 2629,97 euros
Compte tenu de l'érosion monétaire due à l'inflation, le pouvoir d'achat de 2000 francs en 1965 est donc le même que celui de 2629,97 euros en 2014.
http://www.insee.fr/fr/service/reviser/calcul-pouvoir-achat.asp
Malgré les apparences et les complications, dedans ce n'est pas "l'usine", à part le bloc FM tout est rationnellement disposé sur un circuit imprimé.
Les transfos sont en circuits C à grains orientés. Comparée aux bobinages à tôle E+I classiques, la technologie des bobinages sur circuit coupé C présente un meilleur rendement, donc chauffant moins, plus compacts et plus légers, et avec moins de bruit et de rayonnement éctromagnétique que des bobinages classiques de même puissance.
Quand on dispose de la notice technique (et donc des schémas) cet appareil est dépannable et réglable.
Cet appareil inclut 11 Tubes: ECC85 ECH81 EAF801 EF184 EM87 EM87 ECC808 ECC808 ECC83 ELL80 ELL80 et 6 Semi-conducteurs (seuls les transistors sont comptés) : AF126 AF126 AC126 AC126 AC126 AC126 BA102 OA79 AA119 B250C185.
Les composants
|
|
A l'époque on ne parlait pas encore vraiment de Hifi, mais on s'en approchait. On disait "musicalité" ce qui signifiait que le son était, ou n'était pas agréable à l'oreille (concept subjectif). Et cet ensemble a une excellente musicalité. Il est doté de 2 très belles et grandes enceintes closes séparées.

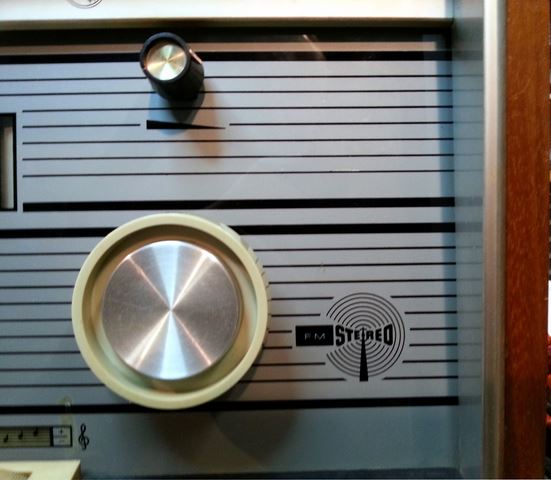

Cette radio a :
- Contrôle séparé des basses et aigues.
- Tonalité à 3 voies : concert, parole, jazz.
- contrôle de balance droite et gauche.
- commutation mono ou stéréo.
- AFC commutable sur la bande FM.
- Module de réverbération avec intensité réglable.
Ce module de réverbération crée une sorte d'effet d'écho bizarre, cela devait correspondre à une demande des années 1960 ?. Il est composé de lignes à ressorts qui créent un retard du son, lequel son est ensuite réinjecté dans l'entrée amplificatrice. Dans tous les cas la qualité du son fidèle est dégradée. Images ci-dessous :
Vous noterez la présence de tubes de puissance ELL80: ce sont des doubles pentodes, comme une double EL95 (6DL5) en un seul tube. Ainsi, utilisé en montage push-pull, chaque canal dispose d'un peu plus de 8 (10) watts par canal. Mon appareil comporte un push-pull de ELL80 par canal stéréo. Ces tubes sont aujourd'hui, en septembre 2017, rares et chers.
Je disposais d'un jeu complet de tubes de rechange, achetés en 1985. Mais hélas une ELL80 vient, traitreusement, de ma lâcher le 20 Septembre 2017. L'une des pentodes n'a plus de débit anodique.
Beau coup de collectionneurs font des ersatz, car la ELL80 correspond exactement à 2 tubes EL95 placés dans la même "bouteille".
L'ennui est que ces tubes qu'ils soient EL95 ou ELL80 ont, selon les collectionneurs allemands, la réputation de s'user rapidement.
Voici un ersatz de ELL80
(2 x EL95).
branchement.
Sources d'information sur ce sujet :
N.B: Il est souhaitable d'être membre de Radiomuseum.
http://www.radiomuseum.org/forum/ell80_ersatzbestueckung_praxistip.html?thread_id=142130#null
-
Les collectionneurs allemands tentent aussi un remplacement avec le
tube QQE03/12 qui est robuste et bon marché.
Certains vont même jusqu'à remplacer ce tube par des MosFets de
puissance.
http://www.radiomuseum.org/forum/ell80_durch_qqe0312_ersetzen.html#1
ELL80 = 6HU8 (technique)Les derniers tubes (années 1960)L'ELL80 date des années 60, c'est une double pentode à haut rendement. Elle a été conçue comme une finale pour un push-pull. Les deux éléments ont un écran en métal entre elles, une cathode et suppresseuse commune. La puissance par élément est 3 W. avec une résistance de cathode de 160 ohms. En push-pull on obtient normalement 8 à 10 W. Copie d'une note de collectionneur: 6HU8 = ELL80 - double pentode, employée dans les amplis hifi FISHER. N'est plus employée, ni produite depuis longtemps, très rare et chère. Il n'y a aucun remplacement facile. Je suggère d'accepter une paire de Svetlana SV83S ou EL95 au lieu d'une simple 6HU8 - Cela exige une modification considérable du circuit et les services d'un technicien expérimenté.
Les ELL80 existent notamment dans les marques suivantes: Telefunken, Valvo, Lorenz, RSD...

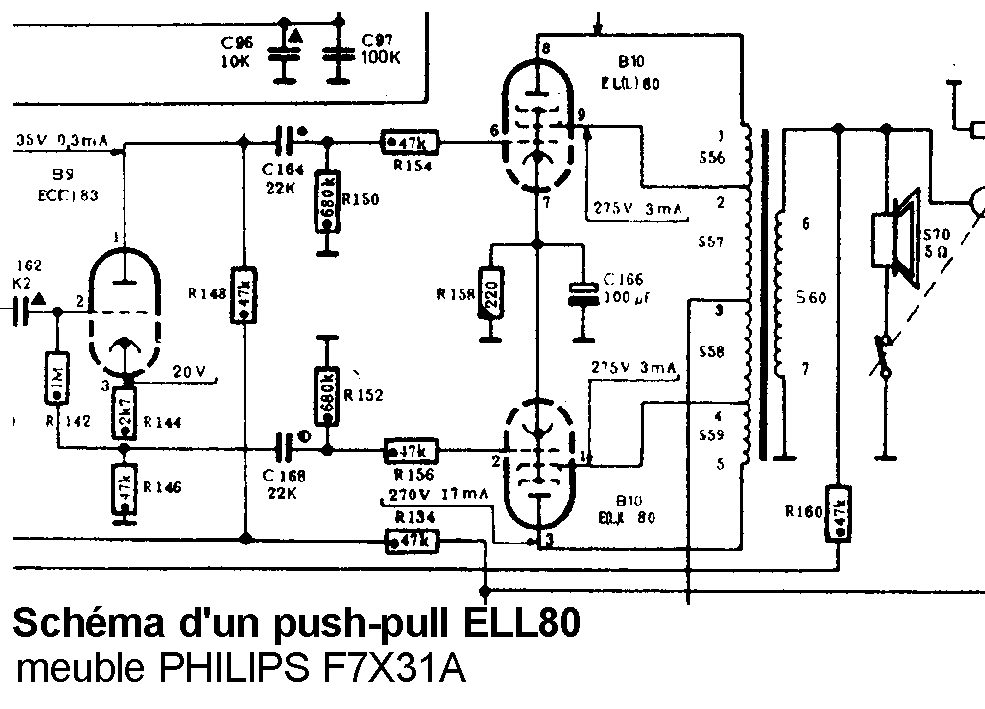

En push-pull 8-10 watts référence du schéma ci-dessus: http://www.fonar.com.pl/ (ce lien est rompu !) On peut encore acheter des ELL80 pour 35 à 50 euros.
|
Ici une ELL80, hors d'usage, qui a perdu son vide.
Très décoratif, il
fut dans ma chambre, je l'ai
utilisé, il y quelques années, comme ampli du tuner satellite de ma télévision.
En 2002 j'ai procédé à un recalibrage de la bande passante FM en ajoutant un filtre céramique. Pour en savoir plus cliquer ici
Un autre châssis très semblableF7X31A meuble radio
Le châssis du F7X31A (meuble radio de luxe) est semblable à celui du B8X52A avec quelques éléments en moins (effet d'écho par exemple) et des transformateurs de sortie plus sommaires (pas de circuit en C à grains orientés). |
En septembre 2017 je viens de faire un nettoyage de la poussière, il fonctionne.
FIN; MAJ 18 Juin 2015 (mobile Friendly) MAJ 19/09/2017.
