Technologie du McIntosh.

Le secret du McIntosh.

Ce secret, réside dans la conception particulière des transformateurs de sortie accompagnée d'une construction soignée.

La conception de ces transformateurs de sortie a été breveté dès 1947 par Franck MacIntosh.

Texte explicatif, datant de 1963, puisé dans le mode d'emploi du McIntosh MC275.

Toujours valable en 2003.

DESCRIPTION GÉNÉRALE

Plus de un million de watts dans la production d'amplificateurs de puissance ont été fabriqués par Mclntosh depuis 1947.

Dans ces 1,000,000 watts de puissance audio il y a moins de 10 watts de distorsion donc moins de 1/100 d'altération sonore.

La différence spectaculaire dans la qualité de la reproduction musicale quand vous écoutez des instruments de musique sur un Mclntosh est directement dûe à la faible distorsion (ou si vous préférez à la fidélité de reproduction sonore) .

Le grand soin consacré à la recherche est une manière de vivre à Mclntosh. Le plus excellent'amplificateur mondial  résulte d'une persévérance des ingénieurs de Mclntosh.

Le Laboratoire du fabricant Mclntosh  est le seul de toute l'industrie à garantir la plus basse distorsion à toutes les fréquences audio, et ce même à pleine puissance. L'Office des brevets américain a reconnu la technologie avancée du circuit Mclntosh en accordant 6 brevets. 1U.S. Patent No's: 2,477,074; 2,545,788; 2,646,467; 2,654,058; 2,860,192; 2,929,028.

Longue vie, flexibilité, construction de  la plus haute qualité, haute tolérance électrique et marges thermiques de sécurité pour tous les composants et tubes, ingénierie avancée et design sont des conceptions caractéristiques de chaque appareil Mclntosh.

Le fonctionnement la conception et la construction sont prévus pour une longue vie.

Dans chaque produit Mclntosh la fiabilité prolonge votre investissement sans dépenses de maintenance.

Le MC275 a sur un seul châssis deux amplificateurs de 75 watts. Il est donc utilisable en amplificateur stéréo et la flexibilité du MC275 permet également de l'utiliser en monophonique. En ce dernier cas l'amplificateur bridgé délivre 150 watts et peut être utilisé en sonorisation de qualté. Ainsi vous pouvez amortir son prix.

  Le brevet Mclntosh réside d'abord dans le circuit du transformateur de sortie.

Ce circuit et le transformateur de sortie ont promus les amplificateurs Mclntosh comme des leaders incontestés dans le domaine audio.

Avant 1947, une faible distorsion à haute puissance était impossible.

Une nouvelle approche des ingénieurs a été réalisée.

Et pour la première fois l'ingénierie McIntosh a permis une haute puissance avec une distorsion inférieure à 1%.

Cette nouvelle ingénierie a produit le Mclntosh avec son système de transfo de sortie croisé bifilaire.

Une nouvelle ère dans la production sonore était née.


Lien vers un bon site McIntoh (cliquez cette ligne) Link to good McIntosh site click this line.

Berner's McIntosh Information Site


Historique de ce Mcintosh MC 275.


Un ami me l'a remis vers 1985, espérant peut-être que je le réparerai. Hélas, il était irréparable. C'était une épave. Il l'avait laissé un an chez un commerçant et pseudo dépanneur incompétent, plus apte à vendre des amplis haut de gamme qu'à les dépanner.

Le transformateur d'alimentation était séparé, des fils pendaient coupés. La self de filtrage manquait.

Après examen, pessimiste, je l'ai rangé au grenier, de ma maison de campagne, sous le toit.

Il pouvait encore me servir pour récupérer des composants.

15 ans plus tard, quand j'ai été en retraite, en 2000, j'ai déménagé. Je voulais le jeter dans la poubelle. Je ne pouvais transporter toute ma collection. Je devais éliminer les épaves inutiles.

Ma femme, discrètement, a fait le transport de cette épave, dans ma nouvelle maison. nt j'aurais fait sans lui ?

Les composants sont très chers. Mais j'ai poursuivi la tâche. t>





 C'est très beau un McIntosh, les composants sont en ordre, de type professionnel.

C'est un appareil agréable à réparer. Avec un schéma technique, on pige tout de suite. Les composants sont rationellement placés.

Mon appareil acheté aux U.S.A. fonctionne en 127 Volts.

J'ai adapté un autotransformateur 230 VAC - 127 volts AC, avec en parallèle sur la sortie 127 volts deux condensteurs de 15 microfarads pour rattrapper le déphasage.

MCINTOSH275_INTERNE.JPG Intérieur, comme un miroir.


 Tip: Cosinus

Les ennuis de la phase et du cosinus "Phi"

Le problème

Lorsque l'on utilise un transformateur, un autotransformateur puissant (750VA dans mon cas pour le McInstosh) ou un moteur électrique important (2 CV pour ma machine à bois) un déphasage du secteur important se produit.
Le résultat est une consommation excessive et des pertes thermiques.

Il suffit pour compenser le déphasage occasionné par la self d'ajoindre un condensateur qui induit à son tour un déphasage opposé. La valeur du condensateur est délicate à déterminer. Pour mon McIntosh l'autotransfo 220-127 V. consommait 5 ampères en charge (c'est à dire avec l'ampli simplement en fonctionnement).

2 condensateurs de 15 microfarads, soit 30 microfarads au total, ramènent cette consommation à 1,5 ampères:

La consommation passe de 5 ampères à 1,5 ampères, on croirait au miracle ! pourtant c'est de la physique ordinaire.

Jugez-vous même de la différence, elle est énorme.

Précisions.

Théorie:

Qui est ce cosinus   (Phi)

Je ne connais pas grand chose en ce domaine mais je vous recopie les explications d'un spécialiste qui a pour nom: :

Rectiphase

399, Rue de la Gare, 74371 PRINGY - Cedex Tel : +33 (0)4 50 66 95 00, Fax : +33 (0)4 50 27 24 19



Toute machine électrique utilise deux formes d'énergie :

L'énergie "active", exprimée en kWh, est transformée en énergie mécanique et en chaleur.

L'énergie "réactive", exprimée en kvarh, sert à l'aimantation des circuits magnétiques. C'est une énergie improductive, mais néanmoins indispensable au fonctionnement des moteurs et des transformateurs.

Le rapport entre l'énergie réactive et l'énergie active est défini par un coefficient compris entre 0 et 1, le cosF . Sans rentrer dans les détails, on peut simplement rappeler que F est l'angle de déphasage courant-tension lorsque ces deux grandeurs sont de nature purement sinusoïdale. Cet angle est une valeur caractéristique du matériel raccordé au réseau. A titre d'exemple, voici quelques valeurs moyennes :

Moteur asynchrone : cosF compris entre 0,55 et 0,85 selon la charge.

Fours à arc : cosF = 0,8.

Lampe fluorescente : cosF faible, de l'ordre de 0,5.

Toutes ces charges sont de nature selfique, cela a une grande importance quant au procédé utilisé pour la compensation.

Cette énumération de valeur n'évoque pas grand chose si l'on ne sait pas que plus le cosF est proche de 1, moins on consomme d'énergie réactive. Les condensateurs de puissances d'un dispositif de compensation sont conçus pour fournir l'énergie réactive nécessaire et augmenter ainsi le cosF de l'installation. Par un calcul judicieux de la batterie, il est possible de parvenir à une valeur optimale pour cos Phi .

En pratique:

Dans le cas de mon McIntosh, j'utilise non pas un transformateur 230V-110 ou 127 V mais un autotransformateur.

Cela ne change rien au problème sauf qu'un vrai transfo c'est mieux mais plus encombrant et cher.

Le condensateur de rectification de la phase, qui compense le déphasage est en parallèle sur le secondaire de l'autotransfo.

Il existe des formules mathématiques pour calculer ces données et même des logiciels, mais mon niveau est insuffisant pour aborder ces questions, donc je procède par essais.

Sa valeur exacte se définit par tatonnements, avec un ampèremètre alternatif en ligne, j'ai mis un 15 uF c'était mieux puis en deuxième c'était encore mieux, avec un troisième c'était moins bien.

Ces condos sont des modèles industriels qu'utilisent les électriciens dans l'industrie. Ils sont prévus pour un usage permanent sur le secteur alternatif.

Un condensateur de démarrage de moteur de machine à laver ne convient pas car il est prévu pour un service court (1 seconde).

En revanche certaines machines à laver anciennes ont aussi des condensateurs pour service continu qui conviennent.



"Rectiphase" est une entreprise de Haute Savoie spécialisée dans la production et l'installation de ces condensateurs.

RECTIPHASE 399, rue de la Gare 74370 PRINGY Tél. : 04 50 66 95 00 fax : 04 50 27 24 19

Ce domaine n'est pas celui des électroniciens mais celui des bons électriciens qui travaillent pour les usines et l'industrie, surtout avec le triphasé.

 A quoi ressemblent ces condensateurs:

Pour nos "petits usages" ce sont des condensateurs prévus pour le courant alternatif.

(Dans l'industrie certains sont de la taille d'une machine à laver le linge !!!).

Ci-dessous une batterie de condensateurs.

Ci-dessus vous lisez 500 V alternatif 12 uF, puis 400 V alternatif 15 uF 50 Hz, etc...

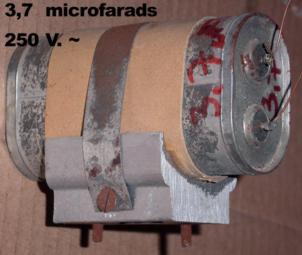

Ci-dessus un condensateur alternatif trouvé dans un stabilisateur de tension pour téléviseurs couleur des années 1970.




Il est conseillé pour protéger ces condos de mettre des VDR (=varistances) de protection à l'entrée.

Le bloc contenant l'ensemble de dévoltage est séparé de l'ampli avec une prise spéciale (exotique) empêchant un "enfant" ou un "imbécile" de pouvoir brancher cet ampli directement sur le 220 V .

Cette prise ne s'adapte que sur le bloc dévolteur.

Le bloc dévolteur est derrière le meuble contenant l'ampli. Il est percé de trous d'aération.


Sécurité supplémentaire:

J'ai ajouté un klixon à 65°C de machine à laver sur la carcasse magnétique de l'autotransfo. Ainsi si l'autotransfo chauffe et atteint 65°C le courant est coupé. Cela pour protéger mon McIntoch. (Le klixon 65°C est un thermostat collé sur votre cuve de machine à laver qui coupe la chauffe à 65°C, un autre klixon coupe à 90°C pour le blanc, il y a aussi des klixons à 30°C pour le synthétique).

La solution idéale serait de faire rebobiner le transfo pour le 230 volts, il faut bien compter dans les 230-300 euros pour un très bon travail.

 Inutile de me questionner sur ce sujet, consultez le WEB.....

Ce dont je suis certain c'est que l'utilité de cette compensation est certaine.

C'est tout ce que j'ai voulu démontrer (CQFD).
