24 mai 2020
clandestine broadcasting and anti-Nazi spying
agent secret ou résistant.
(Voici la valise de la résistance)
Le Paraset
Le Whaddon Mk. VII / VII2 Suitcase Spy Transceiver (valise avec
émetteur-récepteur d'espion)de la Seconde Guerre mondiale, alias
Paraset. (= Parachuted Radio Set)
Ce fut l'un des premiers émetteurs-récepteurs miniaturisés vraiment
réussis, construit par le SIS britannique (SIS = Secret Intelligence
Service) et utilisé par leurs agents et d'autres résistants pendant
la Seconde Guerre mondiale.
Ci-dessus : Le Paraset de l'agent
norvégien Oluf Reed-Olsen, qui a travaillé pour le SIS britannique
(MI6) pendant la Seconde Guerre mondiale. Cette photo est tirée d'un
livre pour enfants, publié par Dorling-Kindersly, intitulé "Spys and
Spying". On retrouve aussi cet appareil chez IWM collections
(Imperial War Museums) britannique.
Le Whaddon Mk.VII fut appelé "Le Paraset" (= Parachuted Radio Set) et de nos jours, et cette appellation est devenue son nom commun.
Le "Paraset" d'origine était le premier modèle de valise Whaddon Mk.V qui a été introduit en France vers 1941. Le Whaddon Mk. VII n'est venu que bien plus tard, vers 1943.
Ces appareils étaient destinés aux résistants de l'Europe, pour les émissions clandestines à destination de la Grande Bretagne.
La puissance de sortie est de 4 à 5 watts. L'émetteur est petit, facile à transporter. Le système de couplage de sortie de l'émetteur a la capacité de s'adapter à des antennes très diverses (clandestines) assez importantes. Le Paraset était suffisamment puissant pour pouvoir communiquer avec Londres depuis n’importe quel point de France. Par exemple il a été utilisé régulièrement à Marseille.
L’organisation de détection allemande, des émissions clandestines, est très élaborée et très complète. Si un nouvel appel apparait dans l‘air, « ils » en font un relèvement en moins de trente minutes. Le risque de se faire "prendre" est mortel.
Cet émetteur ne diffuse qu'en code morse (radiotélégraphie), ce qui suppose une formation préalable. L'onde émise est découpée en une succession de temps brefs et longs caractérisant l'alphabet Morse.
Ci-dessous le morse quand il est écrit. Des points et des trais.
Pour ceux qui n'ont jamais entendu de morse, cliquer la balise ci-dessous, et vous entendrez un SOS (3 points, 3 traits, trois points, etc.) ... --- ... --- ... ---
Tintin, grand reporter,
connaissait le code Morse.
La partie réceptrice est très primitive (système à réaction) et l'opérateur doit avoir des doigts surs et habiles pour régler correctement le récepteur. L'écoute se fait sur casque haute impédance.
En raison du caractère historique et mythique de cet appareil, de nombreux radioamateurs, et passionnés d'électronique ancienne, ont fabriqué des répliques.
Une belle réplique
Une autre belle réplique
Le Paraset de Patrick Z.
Vous n'en saurez pas plus sur l'identité de Patrick Z, respect de la vie privée oblige. Na !
Patrick Z. est un passionné de l'histoire de la seconde guerre mondiale et de ses réseaux clandestins de résistance. Il est également passionné par les appareils anciens de communication radio.
Minutieusement il a recueilli des composants anciens ad 'hoc. Il a fabriqué ses coffrets en métal.

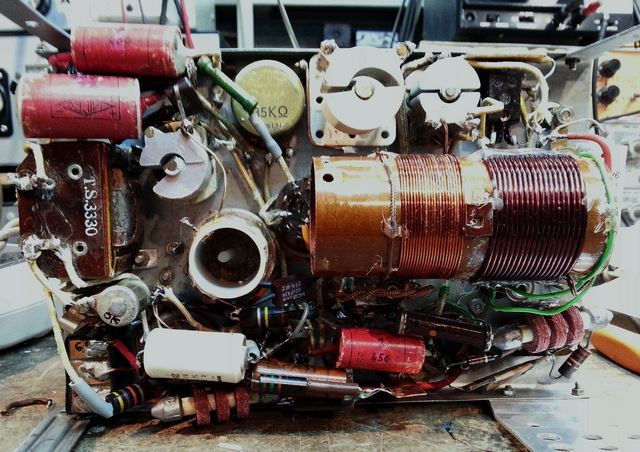

L'intérieur.
L'intérieur.
Les premiers
essais du prototype, sans son coffret.
La façade.
L'alimentation
Le Paraset d'origine pouvait être alimenté, selon le cas, soit par le secteur, soit à partir d'une batterie de 6 volts.
Sur batterie
L'alimentation sur batterie de 6 volts utilise un vibreur qui découpe la tension continue et l'inverse, environ 100 à 400 fois/seconde dans un transformateur ad 'hoc donnant 300-400 volts. Ensuite ce courant alternatif est redressé et filtré. Le vibreur ressemble à une lampe radio en aluminium. Il s'use rapidement.
Ce système, utilisable en fixe ou sur un véhicule, permet de se passer de courant secteur, mais la consommation est importante (5 à 10 ampères). Il faut donc recharger souvent cette batterie.
Schéma théorique d'une
alimentation, type batterie 6 volts, avec vibreur.
Sur secteur
Patrick Z a construit son alimentation secteur. Il a utilisé un transformateur de récepteur radio ancien. Le schéma est très simple. Dans les alimentations d'époque on utilisait une redresseuse à vide (une valve) mais en 2020 autant utiliser des diodes. Le rendement est meilleur.
La partie haute tension délivre environ 320-330 volts, la
consommation est de 55 mA en émission. Pour le chauffage des tubes
(les lampes radio) il suffit du classique 6,3 V alternatifs.
L'alimentation dans son
coffret en tôle.
Et voilà l'ensemble complet. Bravo Patrick !
Détail des condensateurs variables.
Ambiance d'époque.
Vous reconnaissez, outre le mythique Paraset, un, non moins
mythique, Luger Parabellum P08,
c'est l'un des tout premiers pistolets semi-automatiques et sans
doute le premier ayant connu une large diffusion. Il fut fabriqué de
1900 à 1942, fabrication reprise dans les années 1970 par Mauser..
Développé en 1898 par Georg Luger. cette arme fut utilisée tout à la
fois au cours de la Première et de la Seconde Guerre mondiale. Elle
a été produite et mise en service dans plusieurs pays en tant
qu'arme règlementaire (Allemagne et Suisse par exemple). Cette arme
a d'abord existé en calibre 7,65 mm puis 9 mm. Nombreuses versions,
très diverses, fabriquées.
P08 Luger (Wikipédia)
Un adaptateur de quartz pour des essais.
La self de réception.
La valise de Patrick Z.
La valise d'époque était généralement en carton dit "bouilli" avec des coins renforcés et des ferrures de renfort.
Contenu de la valise :
La valise de Patrick est une valise d'espionnage, reconstituée, de la seconde guerre mondiale (1939-1945), outre le Paraset MK VII et tous ses accessoires elle contient un Luger, et un appareil photo.
L'appareil Photo Scout Lumière
L'appareil photo Scout de la marque Lumière fut fabriqué dès les années 1930, il en existe plusieurs versions.
Il est du type "box" comme son concurrent le KODAK Six 20 Brownie Junior 1934-1942.
Il est à objectif fixe avec 3 diaphragmes, un mode instantané et un mode pause. Il comprend 2 viseurs à miroir. Le modèle présenté coutait dans les 45 francs dans les années 1940. Il est au format 6/9. C'était un modèle simple et bon marché.
N.B.: Cette image provient
du WEB.
Télécharger le schéma en JPG Zippé
Rédigé le 17 mars 2020.Dernière MAJ : 24 mai 2020.
