La super-réaction

Comment c'était autrefois ?

A quoi ça ressemblait ?

En 1920-1928

Ci-dessus un poste de radio à super-réaction en vente le 17/10/2015 sur Le Bon Coin http://www.leboncoin.fr/collection/737927392.htm?ca=3_s pour 250 euros; Radio TSF batterie US à réaction CROSLEY 51

Ci-dessus, vu sur Radiomuseum, un Kennedy, Globe Trotter, Modèle: 281 Short-Wave Regenerative Receiver http://www.radiomuseum.org/r/kennedy_28154.html

Ci-dessus la célèbre radio populaire, low-cost, de l'Allemagne hitlérienne. Vue sur http://www.tsf-radio.org/pg.php?p=1-1 Ce poste de radio très diffusée, permettant à la population de recevoir la propagande.

La super-réaction c'est compliqué

Et je n'ai pas vraiment tout compris !

(On s'en fout si ça fonctionne ! ).

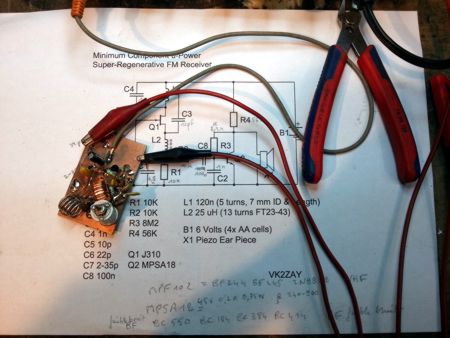

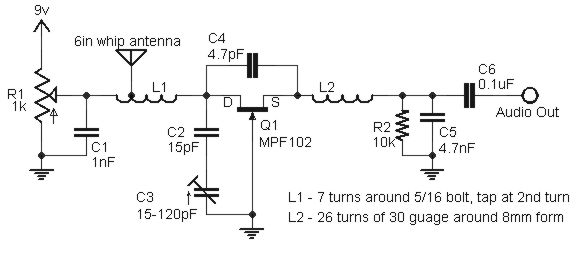

Première explication

Le récepteur à super-réaction est un oscillateur, semi bloqué, qui travaille à la fréquence de réception dans des conditions particulières. Il  utilise une deuxième fréquence d'oscillation ultrasonique (dans le même étage ou en utilisant un deuxième étage oscillateur) pour fournir en un seul module de circuit un gain de l'ordre de un million. Cette seconde oscillation interrompt périodiquement ou "quenche" (=découpage) l'oscillation principale radiofréquence. Cette deuxième fréquence de découpage est comprise, typiquement, entre 30 et 100 kHz. Après chaque découpe, l'oscillation radiofréquence croît de façon exponentielle à partir de l'énergie minuscule capté par l'antenne. Un filtre passe-bas audio filtre les fréquences radio et de découpage (quench) avant la sortie, en laissant la modulation AM ou FM. Ceci permet d'obtenir une commande automatique de gain brut mais très efficace (AGC).

La super-réaction est encore utilisée de nos jours dans le domaine des VHF, UHF et SHF.

En théorie les récepteurs super-réaction fonctionnent bien pour les signaux à large bande tels que la FM. La super-réaction est plus précieuse-dessus de 27 MHz, et pour les signaux où un large accord est souhaitable. Le super-réaction utilise beaucoup moins de composants pour presque la même sensibilité que des conceptions plus complexes. Il est facilement possible de construire des récepteurs à super-réaction qui fonctionnent à des niveaux de puissance du microwatts, dans la gamme de 30 à 6000 MHz. Elles sont idéales pour les applications de télédétection ou lorsque la longue durée de la batterie est importante. Pendant de nombreuses années, les circuits à super-réaction ont été utilisés pour des produits commerciaux comme les ouvre-porte de garage, les détecteurs de radar, les talkies-walkies militaires ou civils, les télécommandes.

*** Tout récepteur à super-réaction rayonne à sa fréquence de réception et peut perturber le voisinage. ***

L'explication de Wikipedia

(Si vous comprenez mieux ?)

Principe : Le récepteur à super-réaction est constitué par un oscillateur polarisé de façon particulière et précise. Au départ, l'énergie dans le circuit d'accord est celle du signal instantané reçu de l'antenne. Du fait de la réaction positive, cette énergie est amplifiée et croît de façon exponentielle (comme pour tout oscillateur qui démarre). Au bout de quelques dizaines de micro-secondes, l'énergie d'oscillation atteint un niveau proche de celle d'un oscillateur classique. À ce moment, la non linéarité du transistor provoque une modification de la polarisation (elle est ajustée pour ça...) et le gain s'effondre: l'oscillation cesse et on revient à l'état initial: le cycle recommence. Le temps du cycle dépend du niveau du signal reçu, puisque c'est à partir de ce niveau que l'énergie croît exponentiellement. Ce temps est plus court si le niveau de départ est plus élevé, c'est-à-dire si le niveau du signal reçu est plus élevé: on a alors une fréquence "de découpage" plus élevée. Une variation d'amplitude du signal reçu donne donc une variation de la fréquence de découpage. Cette variation de fréquence de découpage peut être traduite en variation de tension BF en faisant un filtrage passe-bas du courant du transistor. Par principe, le récepteur super-réaction possède donc une caractéristique logarithmique, puisque le temps de cycle est la durée d'un signal exponentiel à niveau de départ variable. Il peut donc accepter des variations de signal importantes.
https://fr.wikipedia.org/wiki/R%C3%A9ception_des_ondes_radio%C3%A9lectriques#R.C3.A9cepteur_.C3.A0_super-r.C3.A9action
