Heatkit c'était quoi en 1971 ?

Ce récepteur Heatkit SW-717 a été proposé, en KIT,  par la célèbre firme Heatkit qui était une entreprise fournissant des kits très élaborés pour ceux qui n'étaient pas débutants en électronique. Par exemple les radio-amateurs ou les électroniciens désireux de s'équiper en appareils de mesure.

Je l'ai construit à la demande d'un ami qui écoutait les USA (Voice of America par ex.).

Par la suite il s'est équipé d'un autre récepteur et il me l'a donné.

C'était le temps des ondes courtes.

C'était aussi le temps de la transistorisation des récepteurs de trafic.

La société Heatkit, créée en 1926 a vendu des kits de 1947 à 1998.

Sur son site actuel il est écrit "Heathkit is Back in the Kit Business!" la société est devenue "Heatkit Educational system". (lien Internet disparu ???)

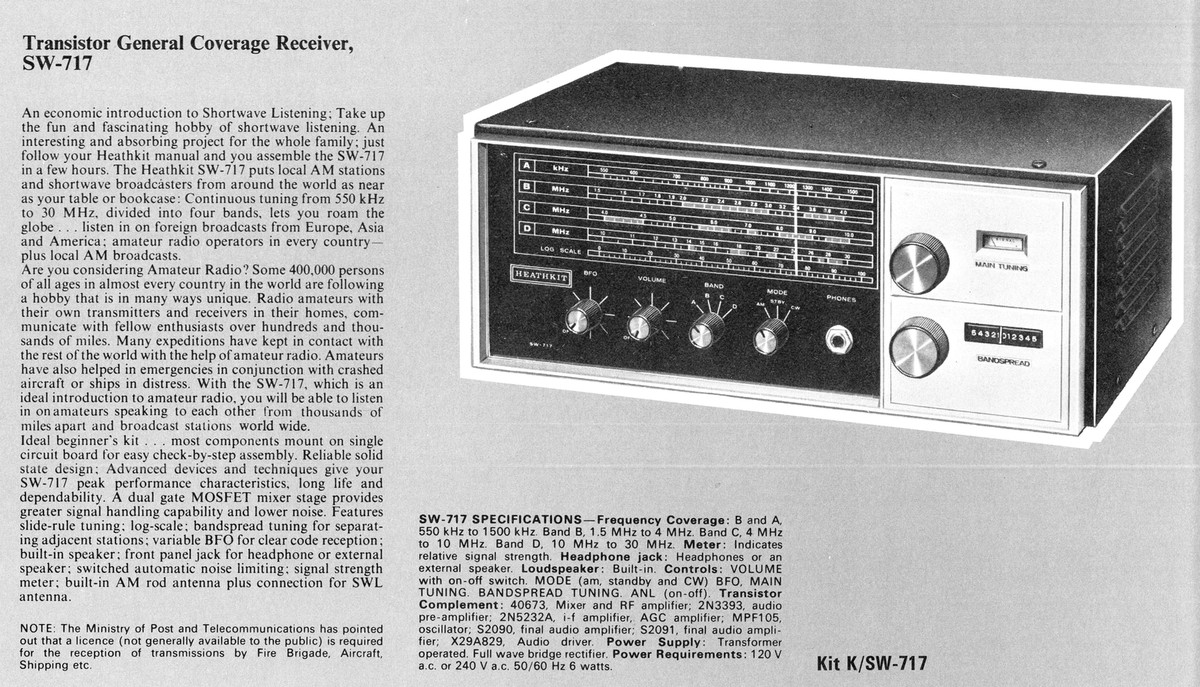

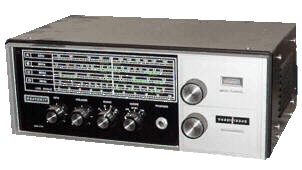

Heatkit SW-717 année 1971

Il s'agit d'un récepteur de trafic simplifié, à cout modique, fourni en kit.

Il fut vendu de 1971 à 1982.

Complètement à transistors, le SW-717 récepteur à simple changement de fréquence couvre la réception de la bande de fréquences : "550 KHz à 30 Mhz" en quatre gammes :

• A = 550 à 1500 KHz,
• B = 1,5 à 4 Mhz,
• C = 4 à 10 Mhz,
• D= 10 à 30 Mhz.

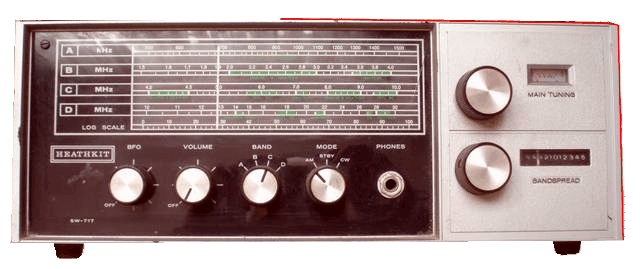

Il est équipé d'un système d'étalement de bande dans toutes les gammes, d'un S-Mètre, d'une commande BFO, d'un limiteur automatique de bruit et d'une prise pour casque. Il pouvait donc recevoir la BLU (SSB) et le morse (CW). Il a donc les caractéristiques minimales d'unrécepteur de trafic.

Il comportait trois astuces techniques qui firent son succès :

1. Utilisation d'un transistor mélangeur mos Fet à double gate (nouveau à l'époque) qui assure une sensibilité proche d'un mélangeur à tube.
2. Oscillateur HF à transistor FET (stable).
3. Utilisation de moyennes fréquences sous forme de filtres céramiques à bande étroite qui assurent une excellente sélectivité. En revanche l'étroitesse de la bande rend le son désagréable (genre téléphone ancien).

Ce récepteur n'est donc habilité que pour l'écoute de la parole. Il n'est pas polyvalent. Il convient surtout aux radioamateurs, à la marine, et à certains SWL (amateurs d'ondes courtes de radiodiffusion).

Son antenne ferrite incorporée permet (à titre accessoire) la réception des émissions en ondes moyennes de radiodiffusion avec une sensibilité quelconque. Une antenne extérieure doit être raccordée pour la réception des ondes courtes. C'est un récepteur d'ondes courtes avant tout.

Monté sur circuit imprimé, il incorpore une alimentation secteur 110 / 220 Volts.

Dimensions : 32 cm x 14,5 cm x 20 cm.
Poids : 3 Kg.

Disposant personnellement d'un Grundig Satellit 2001 plus agréable à l'écoute, je ne l'ai pas utilisé.

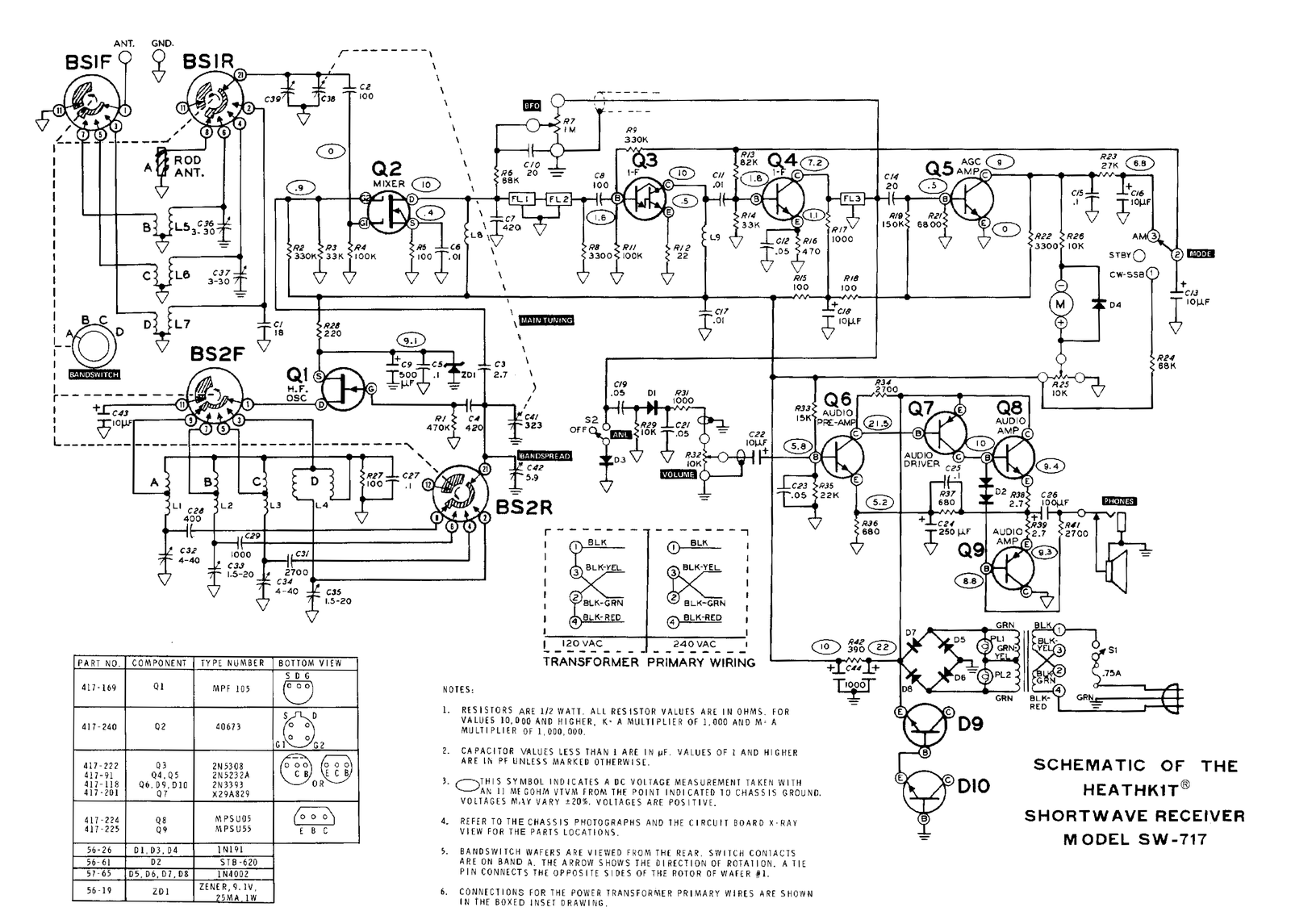

En cliquant l'image ci-dessous vous accèderez à un grand schéma sur le site http://www.heathkit.nu/
